FWQB全自动无源风泵控制器
时间:2021-09-01    点击:1241
山东风泵控制器厂家是自动排水空气装置 、机械设备配件等产品生产加工的公司,拥有完整、科学的质量管理体系。多年的自动排水研发和生产经验,拥有完善的销售售后服务体系

FWQB全自动无源风泵控制器控制自动排水停水,此风泵控制器无需接气、接电,安装使用方便,安全系数很高,产品高,较气动、电动自动控制器价格低。对于预算低的使用方,是一款值得推广的产品

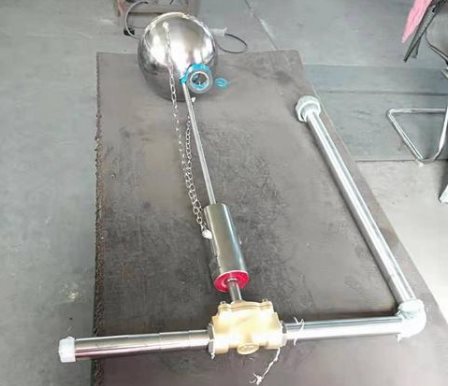

FWQB全自动无源风泵控制器
一 概述

本控制器主要应用于矿山巷道积水,不需要电源可完成自动控制排水,主要配合现在的风动涡轮潜水泵及气动隔膜泵使用,能够完成两种泵的自动开停,做到有水排水无水停泵,无需人工干预,安装简单,工作性可靠,控制器制造材质为不锈钢及黄铜材料,,耐腐性高,不易损坏,结构紧凑,是目前矿井自动给排水理想的控制器。

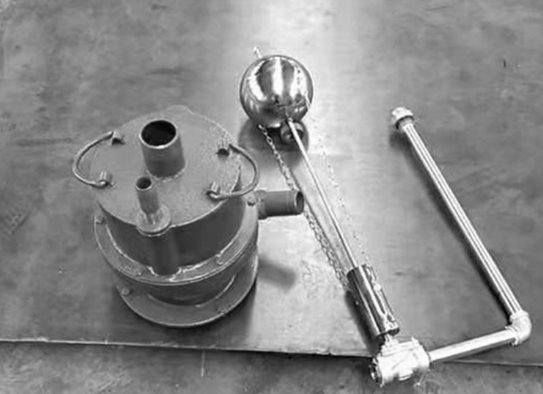

FWQB全自动无源风泵控制器
二 基本参数
1、磁性阀门:口径Φ20m压力1MP  材质:黄铜
2、排水深度:0.05~2.5米,出厂深度0.4米(深度可根据用户要求定做)
3、外型尺寸:750×330×160(mm)
4、重量:4kg
5、机械寿命:≥10万次

三 适用条件
1、海拔高度不超过2000m2、周围介质温度不高于+80%℃,不低于-0℃3、垂直倾斜度不超过25度4、具有甲烷性气体混合物的危险场所。5、无震荡和冲击的场合6、污染等级:3级

四 工作原理

使用前把直径为25的胶管接入进风口与控制器及泵连接好,用手向上推动浮球,浮球推动磁性浮子使磁性阀门打开水泵运转,当浮球下滑拉动不锈钢磁性浮子,关闭磁性阀门,使泵停止运转,浮球水位上升,推动磁性浮子使磁性阀门打开,水泵运转排水,同时水位不断下降,降到水位拉动磁性浮子,磁性阀门关闭,水泵停止。
需要调整高水位,增加进风口竖管,改变不锈钢拉链长度可调节低水位。

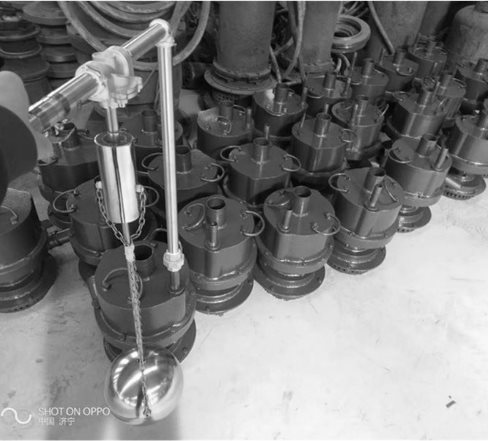

FWQB全自动无源风泵控制器
五 运输、储存

1、产品在无装箱吊运时,吊绳可至于产品的出口线下方,吊运时要缓慢运行。2、运输中要防潮,防雨淋,防尘,不推滚和倒置。3、产品存放在没有雨雪侵入,空气流通和相对湿度不大于90%(+25℃±5℃)干燥的仓库中保存。

六 装箱附件

1、说明书一份;2、出厂合格证一份;3、不锈钢导向杆:Φ10×600(mm)1根;4、不锈钢浮球:Φ160×160×11.5(mm)1件;5、不锈钢拉链:Φ2×500(mm)2条;6、不锈钢磁性浮子:Φ50×70(mm)1件;7、黄铜链接螺栓:M10×1.5(1.25)×28(mm)1件;8、黄铜磁性阀门:2W-200-20,1件;9、不锈钢宝塔管:Φ20×120(mm)1根。
